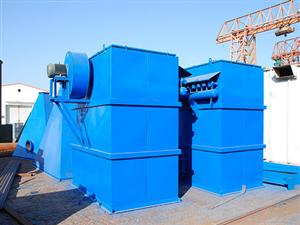

单机脉冲布袋除尘器结构如下
1、上箱体：包括可掀起的盖板(或紧固式盖板)和出风口。
2、中箱体：包括多孔板、检修门、滤袋、龙骨、文氏管等。
3、下箱体：包括测压接头等。
4、喷吹系统：包括脉冲控制仪、电磁脉冲阀、喷吹管、气包
单机脉冲布袋除尘器花板除承受滤袋和袋笼的重量外，还要承受除尘器内的气体压力，所以要有足够的刚度。如果稍有变型，就可能影响滤袋和花板孔间的密封效果。
花板的钢板厚度一般为4～6mm，主要取决于过滤室内悬挂除尘器滤袋的数量。为增加花板的刚度，花板上应增设加强筋。花板外观应平整、光洁，不应有翘曲或凹凸不平等缺陷，其平面度偏差不大于花板长度的2/1000。花板孔的加工应采用冲孔或采用等离子切割，不允许采用气割。用弹性胀圈固定滤袋花板孔径d的公差为正负1MM.花板尺寸，所以决脉冲囊除尘器制度尺寸之机。
花板上的圆孔以定滤袋，孔之中心去过小，必使除尘器内之半风速(即常言之罐口风速—二can velocity)高，阻力增，清时难粉尘沉灰;或有可使除尘滤袋相龃龉，短滤袋之用命。反中心去过大，会大除尘器之积，多费钢材。故须理而定滤袋中心去尺寸。
